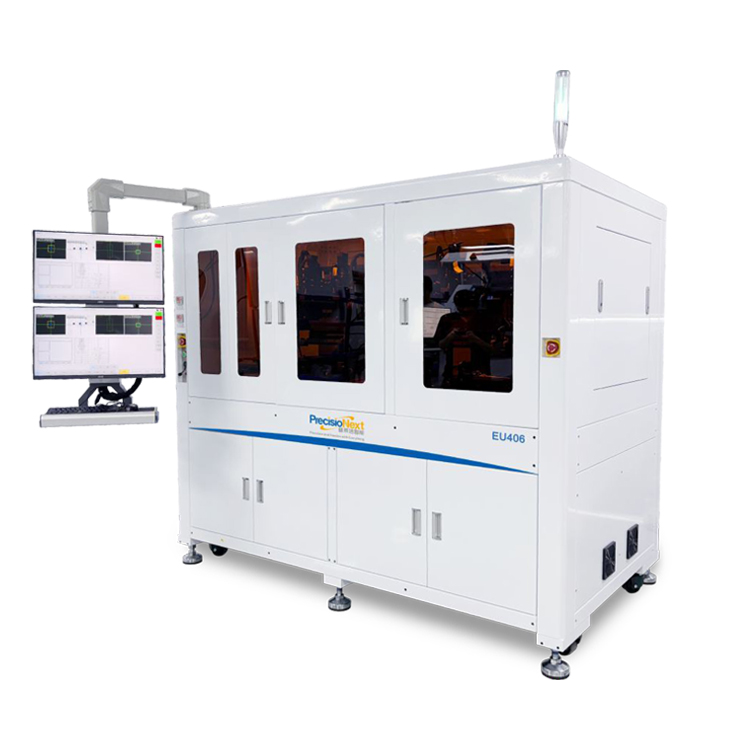

EU406 在线型热压焊接共晶机

    产品特色

  • EU406 在线型热压焊接共晶机

    PA精度：精度：±1.5um @3σ   角度：±0.2°@3σ；

    BA精度：精度：±1.5um @3σ   角度：±0.2°@3σ；

    速度：贴片周期:4.5s（不含共晶时间）；

    吸嘴数量>8只，具备计数功能、自检功能、自校准功能(高度)；

    取晶邦头和固晶邦头均配置三吸嘴结构，可吸取三种不同物料无需更换吸嘴，大大缩短了生产周期；

    晶圆台：左/右双晶圆台，支持2个8寸蓝膜/2个6寸蓝膜/4个2寸华夫盒/2寸 GEL-Pak；物料兼容性更广；

    视觉引导点胶系统，点胶高度和位置可自动校准；具备自动精度和压力校准；

    自动保存焊接曲线数据，包括时间-温度-压力数据；支持多段温控的功能，温度曲线实时显示；

    双共晶台：最高450℃ , 升温速率 MAX50℃/S ，降温速率MAX30℃/S；

    上视检测功能；提供高精高准PostBond数据，贴装后无需人工复查。
    • 立即咨询

   高精度
   PA精度：±1.5um @3σ，角度：±0.2°@3σ；
   BA精度：±1.5um @3σ，角度：±0.2°@3σ；
   重复定位精度 ：±0.5μm @3σ；
   高精密直线电机；
   二次定位平台,确认精度及角度。

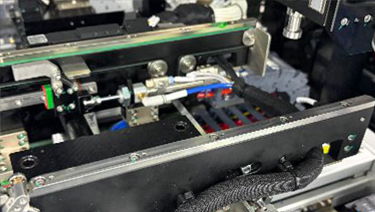

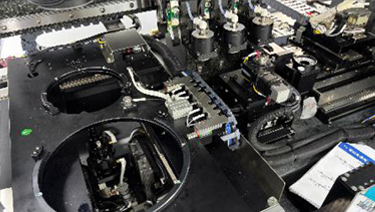

    左右双晶圆台
   左/右双晶圆台：支持2个8寸蓝膜/2个6寸蓝膜/
   4个2寸华夫盒/2寸 GEL-Pak；
   支持双顶针系统。

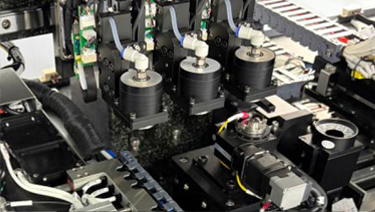

    三吸嘴贴装
   取晶邦头和固晶邦头均配置三吸嘴结构，可吸取三种不同物料
   无需更换吸嘴，大大缩短了生产周期；
   吸嘴数量>8只，具备计数功能、自检功能、自校准功能(高度)。

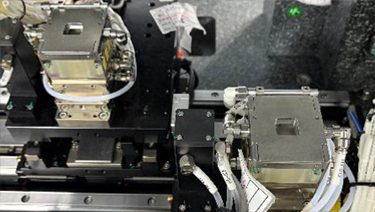

   双共晶台焊接系统
   拥有双共晶台;
   带氮气保护气体；
   精准控温功能（最高加热温度450℃）最高升温速度
    50℃/S，最快降温速度30℃/S。

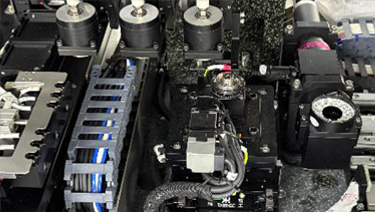

    力控系统
   高稳定的力控制系统，采用音圈扭力环和编码器来稳定控制邦定压
   力，可编程调节力度，范围10~500g（依据不同配置）；
   高度灵活的双点胶系统，支持自定义画胶图案；
   操作界面友好，支持EPOXY IQC和POST IQC图形显示。

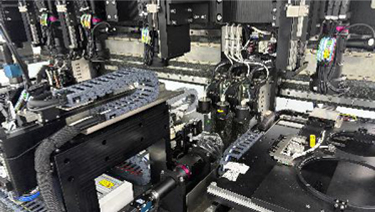

    自动线对接AOI功能
   全流程自动化控制，工艺精度与一致性高；
   减少人工干预，标准化工艺，全流程系统管控可追溯性强；
   生产稳定性、灵活性与可靠性强。
