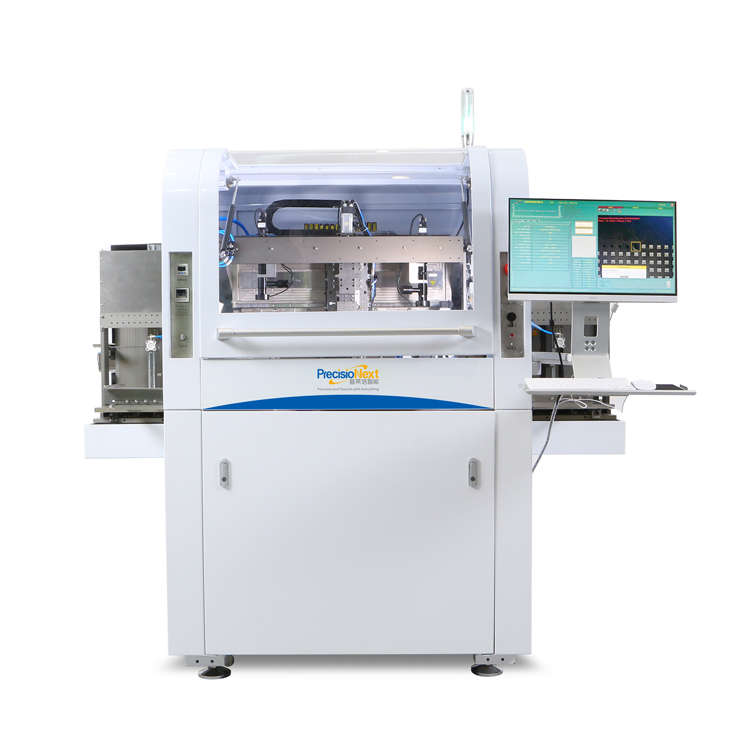

半导体生产流程由晶圆制造、晶圆测试、芯片封装和封装后测试组成。塑封之后，还要进行一系列操作，如后固化（Post Mold Cure）、切筋和成型（Trim&Form）、电镀（Plating）以及打印等工艺。典型的封装工艺流程为：划片 装片 键合 塑封 去飞边 电镀 打印 切筋和成型 外观检查 成品测试 包装出货。

各种半导体封装形式的特点和优点:
DIP双列直插式封装：
DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

DIP封装具有以下特点：
1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。
2.芯片面积与封装面积之间的比值较大，故体积也较大。
Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。

BGA球栅阵列封装：
随着集成电路技术的发展，对集成电路的封装要求更加严格。这是因为封装技术关系到产品的功能性，当IC的频率超过100MHz时，传统封装方式可能会产生所谓的“CrossTalk”现象，而且当IC的管脚数大于208 Pin时，传统的封装方式有其困难度。因此，除使用QFP封装方式外，现今大多数的高脚数芯片（如图形芯片与芯片组等）皆转而使用BGA(Ball Grid Array Package)封装技术。BGA一出现便成为CPU、主板上南/北桥芯片等高密度、高性能、多引脚封装的最佳选择。
BGA封装技术又可详分为五大类：1.PBGA（Plasric BGA）基板：一般为2-4层有机材料构成的多层板。Intel系列CPU中，Pentium II、III、IV处理器均采用这种封装形式。

2.CBGA（CeramicBGA）基板：即陶瓷基板，芯片与基板间的电气连接通常采用倒装芯片（FlipChip，简称FC）的安装方式。Intel系列CPU中，Pentium I、II、Pentium Pro处理器均采用过这种封装形式。
3.FCBGA（FilpChipBGA）基板：硬质多层基板。
4.TBGA（TapeBGA）基板：基板为带状软质的1-2层PCB电路板。
5.CDPBGA（Carity Down PBGA）基板：指封装中央有方型低陷的芯片区（又称空腔区）。

BGA封装具有以下特点：
1.I/O引脚数虽然增多，但引脚之间的距离远大于QFP封装方式，提高了成品率。
2.虽然BGA的功耗增加，但由于采用的是可控塌陷芯片法焊接，从而可以改善电热性能。
3.信号传输延迟小，适应频率大大提高。
4.组装可用共面焊接，可靠性大大提高。
BGA封装方式经过十多年的发展已经进入实用化阶段。1987年，日本西铁城（Citizen）公司开始着手研制塑封球栅面阵列封装的芯片（即BGA）。而后，摩托罗拉、康柏等公司也随即加入到开发BGA的行列。1993年，摩托罗拉率先将BGA应用于移动电话。同年，康柏公司也在工作站、PC电脑上加以应用。直到五六年前，Intel公司在电脑CPU中（即奔腾II、奔腾III、奔腾IV等），以及芯片组（如i850）中开始使用BGA，这对BGA应用领域扩展发挥了推波助澜的作用。BGA已成为极其热门的IC封装技术，其全球市场规模在2000年为12亿块，预计2005年市场需求将比2000年有70%以上幅度的增长。
