关于全自动固晶机,我们也做了有3年多了，很多人还可能对这块不是特别清楚，对于固晶机的工作原理以及介绍，今天做了一些整理给大家参考一下：

      固晶机是一种将晶片从晶片盘吸收后贴装到PCB(印刷线路板)上,实现晶片的自动健合和缺点晶片检测功能的自动化设备,可满足年夜多数生产线的需求,适于各类高品质,高亮度(红色,绿色,白色,黄色等)的出产,部门可适用于三极管,半导体分立器件,DIP和SOP等产物的生产,适用规模广,通用性强。

      固晶机系统结构主要包罗运动控制模块,气动部门,机器视觉部门和运动执行机构模块,通过PCI总线接口实现与特种计较机控制中心的数据通信。
      工作道理：由上料机构把PCB板传送到工作台卡具上的工作位置,先由自动固晶机机构将PCB需要键合晶片的位置点胶,然后键合臂从原点位置运动到吸收晶片位置,晶片放置在薄膜支撑的扩大器晶片盘上,键合臂到位后吸嘴向下活动,顶针向上活动顶起晶片,在拾取晶片后键合臂返回原点位置(漏晶检测位置),键合臂再从原点位置活动到键合位置,吸嘴向下键合晶片后键合臂再次返回原点位置,这样就是一个完整的键合进程,当一个节奏运行完成后,由机器视觉检测获得晶片下一个位置的数据,并把数据传送给晶片盘机电,让机电走完相应的距离后使下一个晶片移动到对准的拾取晶片位置,PCB板的点胶键合位置也是同样的进程,直到PCB板上所有的点胶位置都键合好晶片,再由传送机构把PCB板从工作台移走,并装上新的PCB板起头新的工作循环。

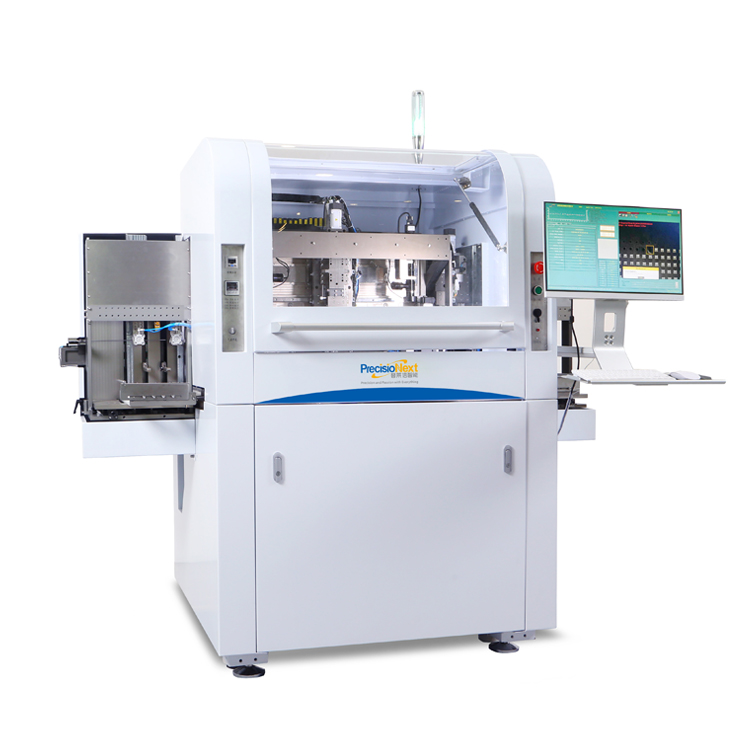

      系统优势:固晶机系统的运动控制部门由伺服电机和步进电机实现,其中的各个机电运动都是由行业专用计算机和运动控制卡来控制,行业专用固晶机计算机是固晶机控制系统的核心部门,主要负责人机交互界面办理和控制系统实时监控工作,发布活动指令,有效处理控制卡收集传输的信息,使各个环节实现预期活动,确保机械位置精度检测和操作平安。                                                                                                                                                                      普莱信智能技术专注半导体设备系列高精度全自动固晶机，高速全自动固晶机等，拥有8000余平米的生产厂房，采用从机加，组装到测试垂直一体化的模式，保证公司产品的质量及交期。欢迎交流探讨。
